智绘星闪AI打标系统

智绘星闪AI打标系统

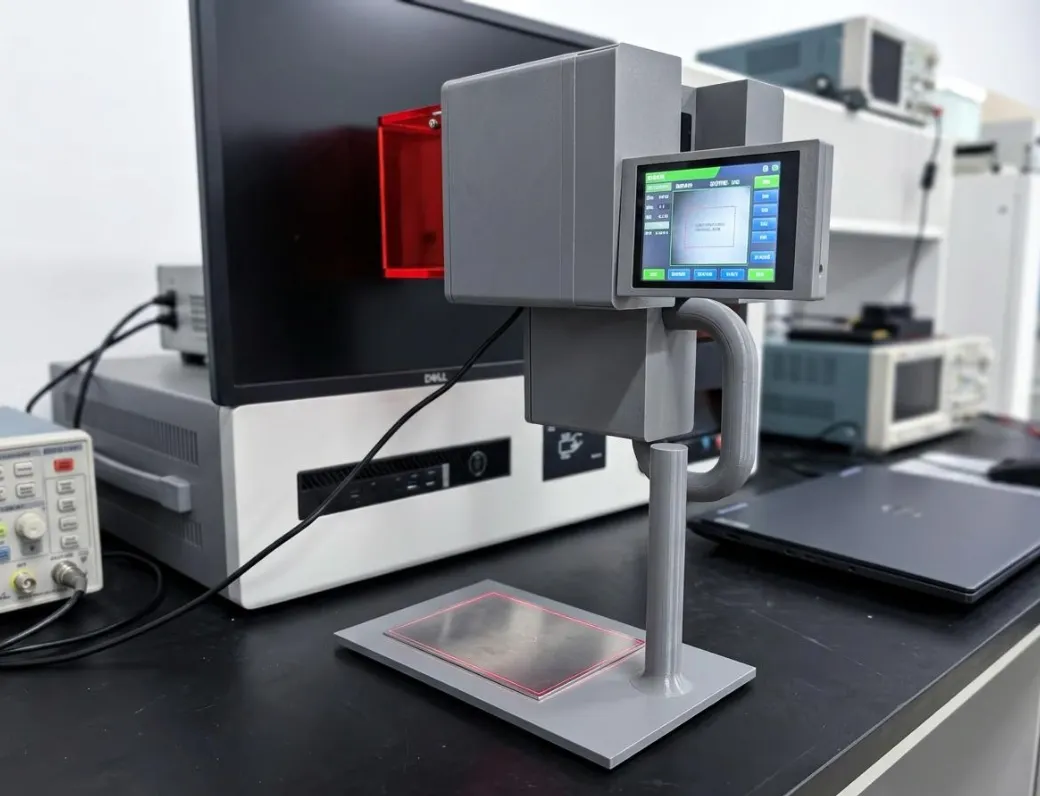

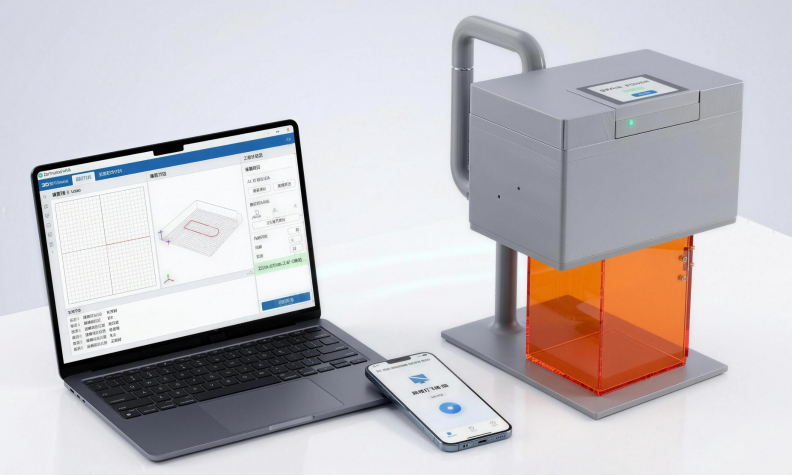

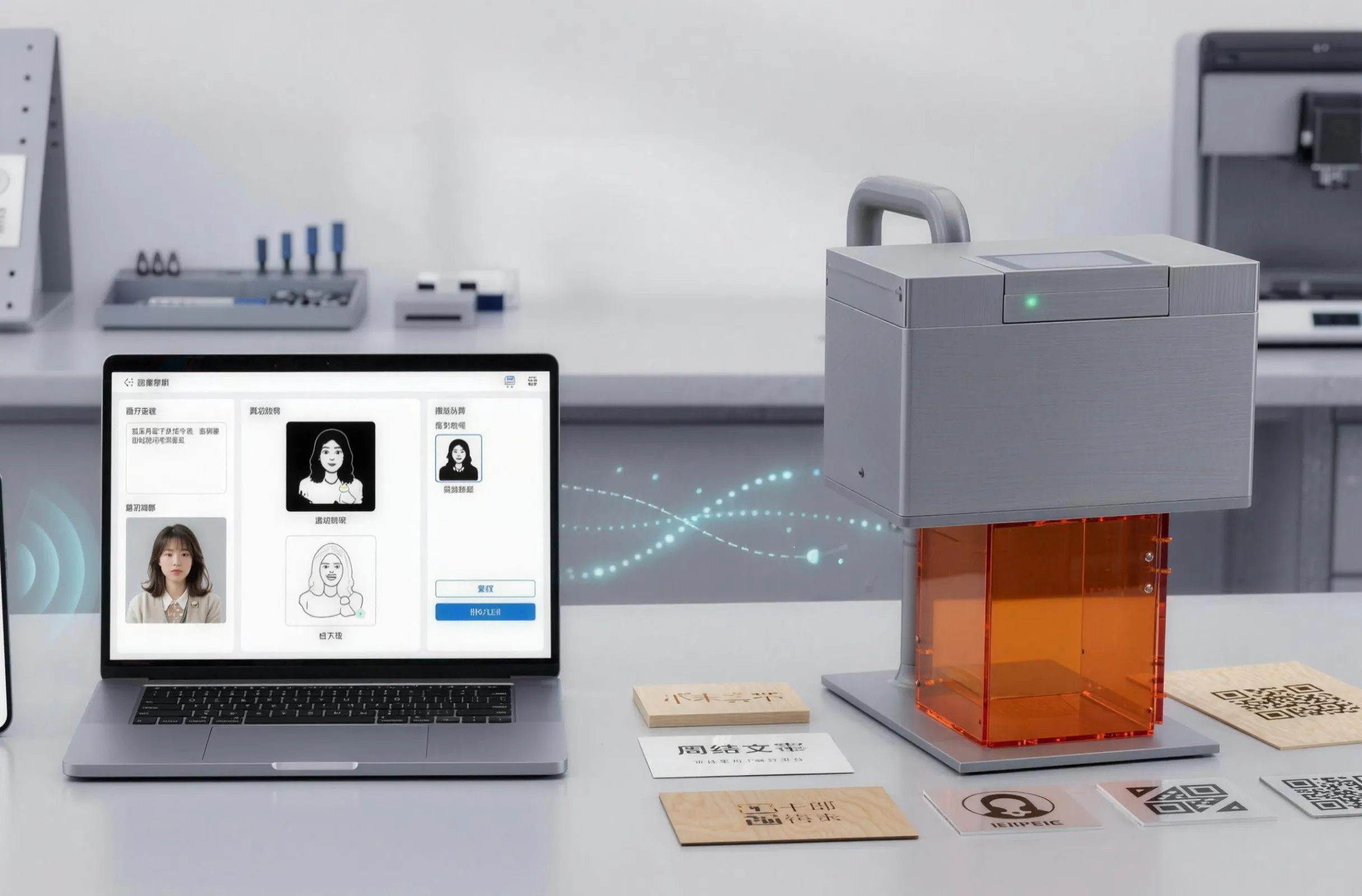

智绘星闪AI打标系统以WS63为通信与执行核心，提供电脑、HarmonyOS手机和本地触控屏三类入口。文字创意或本地图像可生成G-code，经星闪SLE传输至执行端，完成轨迹解析、振镜及激光功率控制，回传任务状态，适用于文创定制、标牌打样和现场离线加工。

智绘星闪AI打标系统以WS63为通信与执行核心，提供电脑、HarmonyOS手机和本地触控屏三类入口。文字创意或本地图像可生成G-code，经星闪SLE传输至执行端，完成轨迹解析、振镜及激光功率控制，回传任务状态，适用于文创定制、标牌打样和现场离线加工。

产品参数

CPU：高性能32bit处理器，最高主频240MHz

SRAM： 606KB

ROM： 300KB

核心平台： WS63三端协同

手机系统： HarmonyOS

嵌入式系统： LiteOS

PC上位机： Py3.10+/PySide6

通信模式： SLE/Wi-Fi/UART

本地屏幕： 320×240 ILI9341V

触控芯片： FT6336U

离线存储： SD卡（SPI）

振镜控制： DAC8562双通道16位

工作区域： 0～99mm

速度范围： 0～12000mm/min

功率指令： S0～S1000

RX任务缓存： 100KiB/102400B

手机任务分片：最大300字节

任务来源： AI图片/本地图像/.nc

CPU：高性能32bit处理器，最高主频240MHz

SRAM： 606KB

ROM： 300KB

核心平台： WS63三端协同

手机系统： HarmonyOS

嵌入式系统： LiteOS

PC上位机： Py3.10+/PySide6

通信模式： SLE/Wi-Fi/UART

本地屏幕： 320×240 ILI9341V

触控芯片： FT6336U

离线存储： SD卡（SPI）

振镜控制： DAC8562双通道16位

工作区域： 0～99mm

速度范围： 0～12000mm/min

功率指令： S0～S1000

RX任务缓存： 100KiB/102400B

手机任务分片：最大300字节

任务来源： AI图片/本地图像/.nc

展开全部

展开全部

智绘星闪AI打标系统方案亮点智绘星闪AI打标系统方案亮点

文案缺失

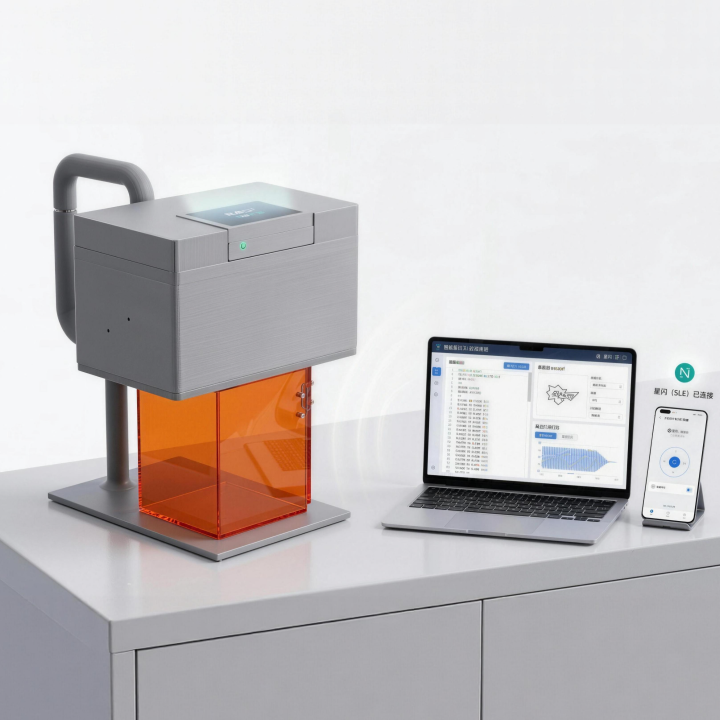

手机直连星闪 HarmonyOS手机经星闪直连RX控制打标

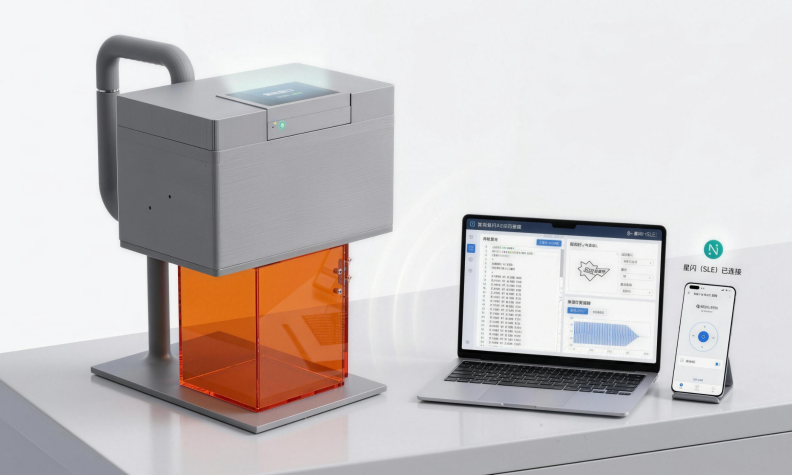

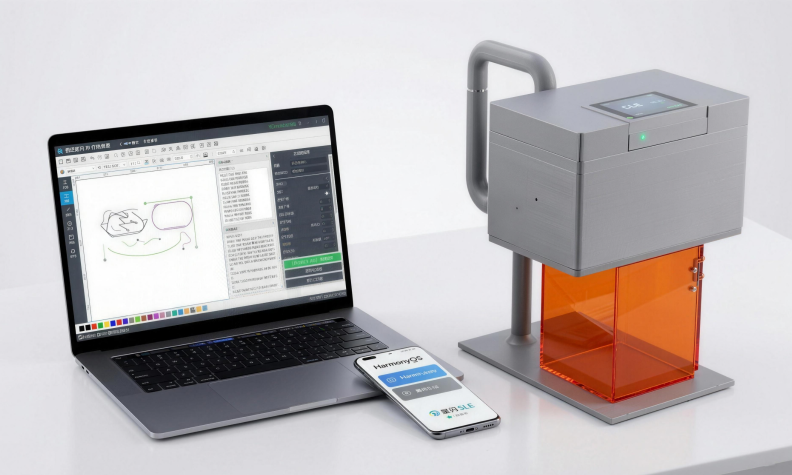

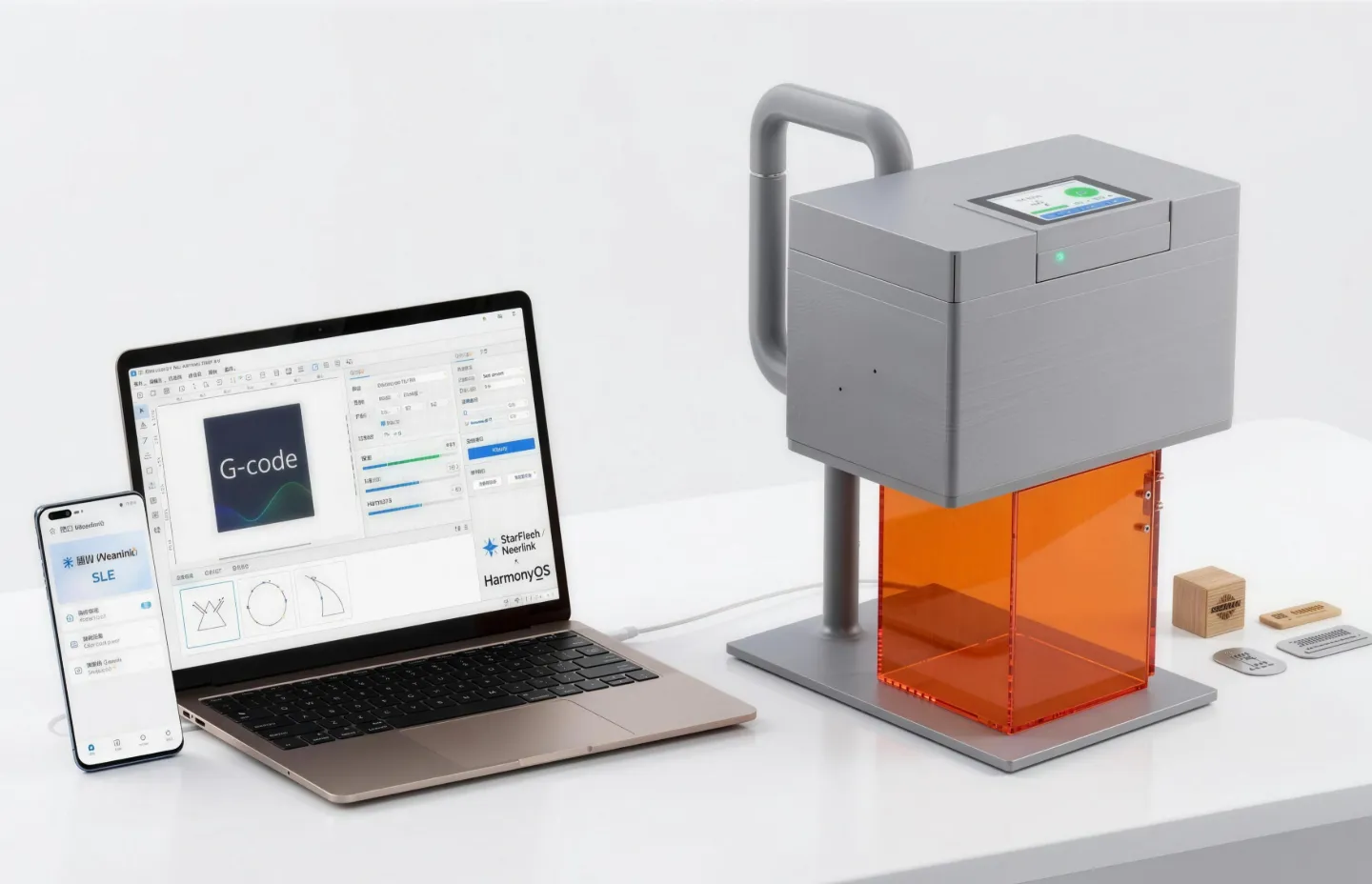

三端协同控制电脑、手机和本地屏幕覆盖创作、执行与离线操作

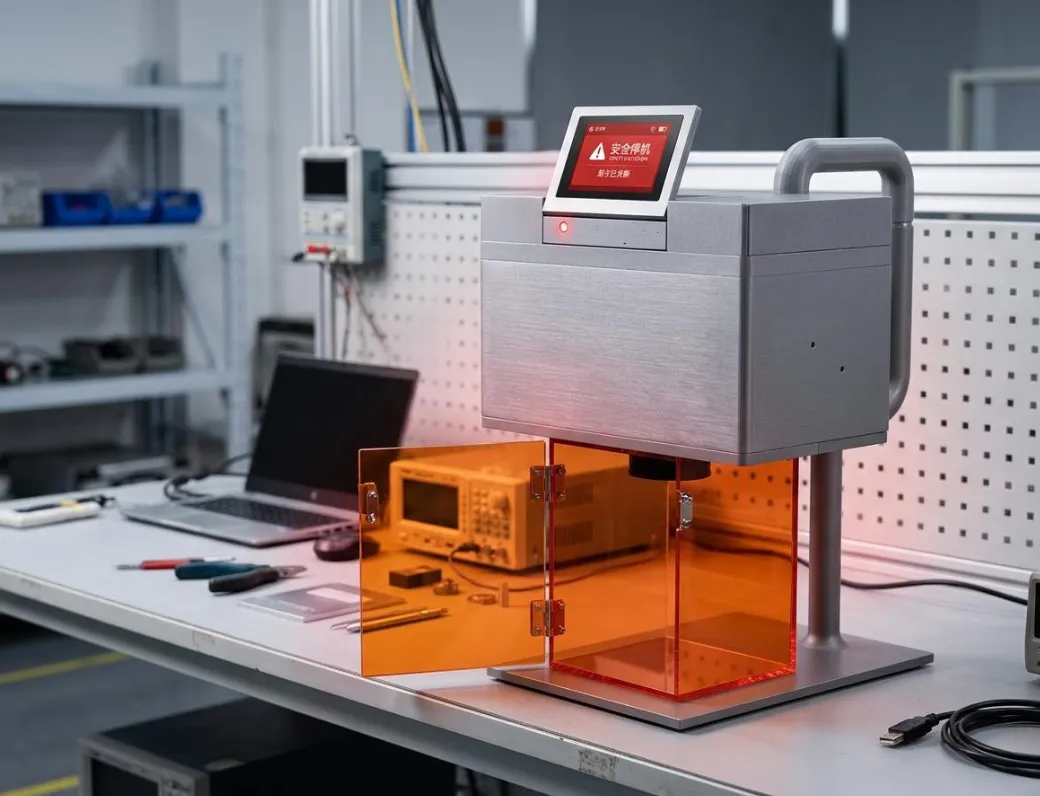

状态驱动安全 RX回传任务状态，支持暂停、恢复、取消与关光

AI创意到加工文字或本地图像统一转为可预览G-code

流式任务传输边上传边执行，支持超过单次缓存容量的任务

多链路兼容星闪主链路并保留Wi-Fi与UART调试入口

多端一体，操作闭环多端一体，操作闭环

多端一致

多端一致

统一状态语义，便于多端操作

统一状态语义，便于多端操作

工业化界面

工业化界面

深色面板突出进度与控制

深色面板突出进度与控制

触控中控

触控中控

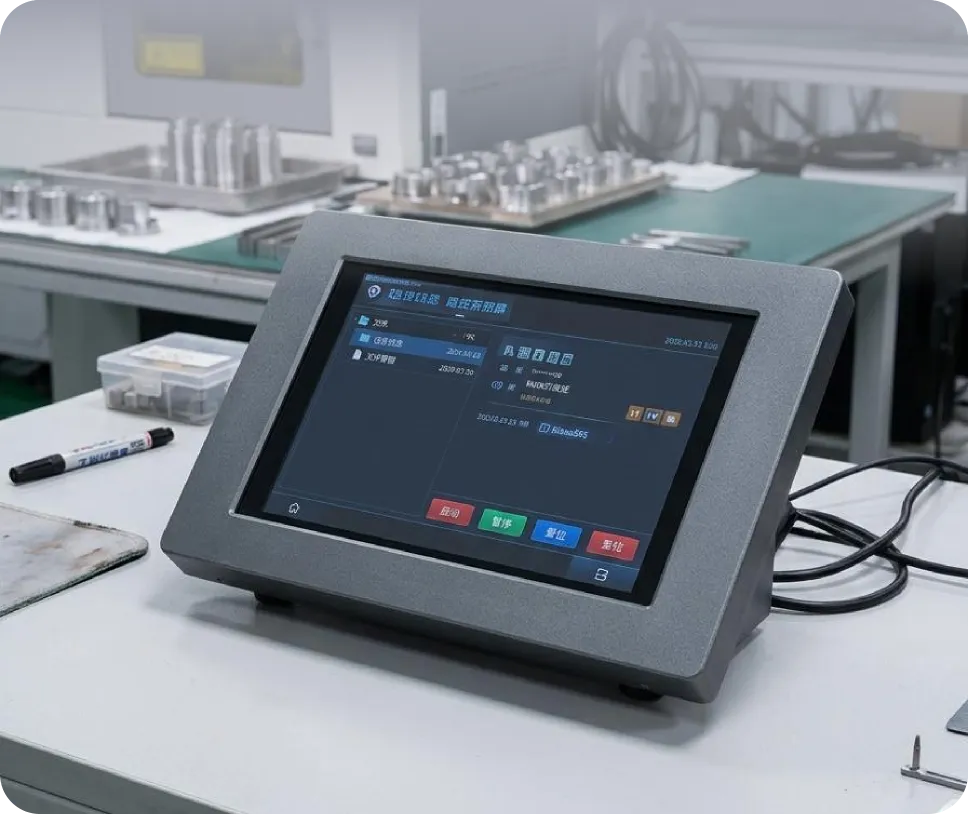

本地屏集成状态与文件控制

本地屏集成状态与文件控制

参数可视

参数可视

分区呈现图像、轨迹与参数

分区呈现图像、轨迹与参数

方案场景

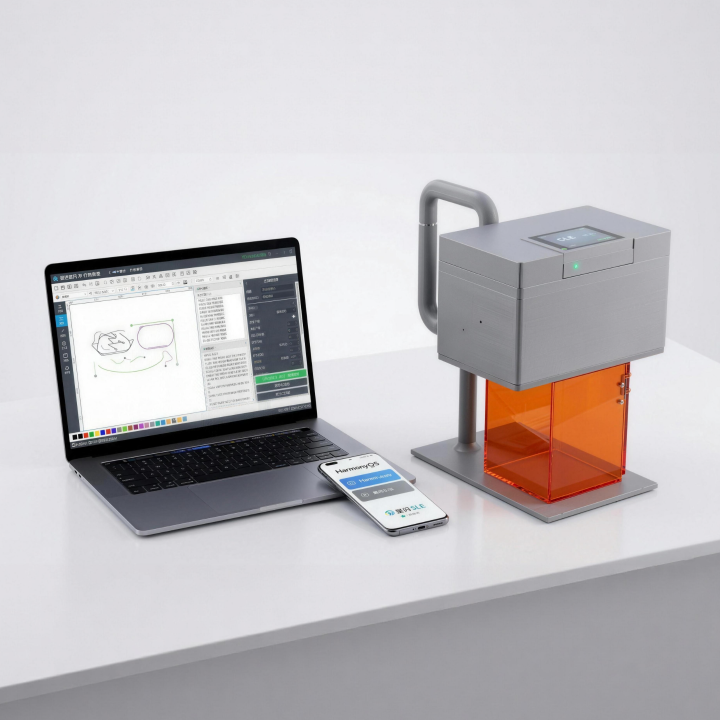

个性图案定制

个性图案定制

用户输入文字创意或导入照片，在手机或电脑端完成黑白、灰度、轮廓处理，经预览确认后发送到设备，用于木片、卡纸等材料的个性化图案制作。

用户输入文字创意或导入照片，在手机或电脑端完成黑白、灰度、轮廓处理，经预览确认后发送到设备，用于木片、卡纸等材料的个性化图案制作。

方案场景

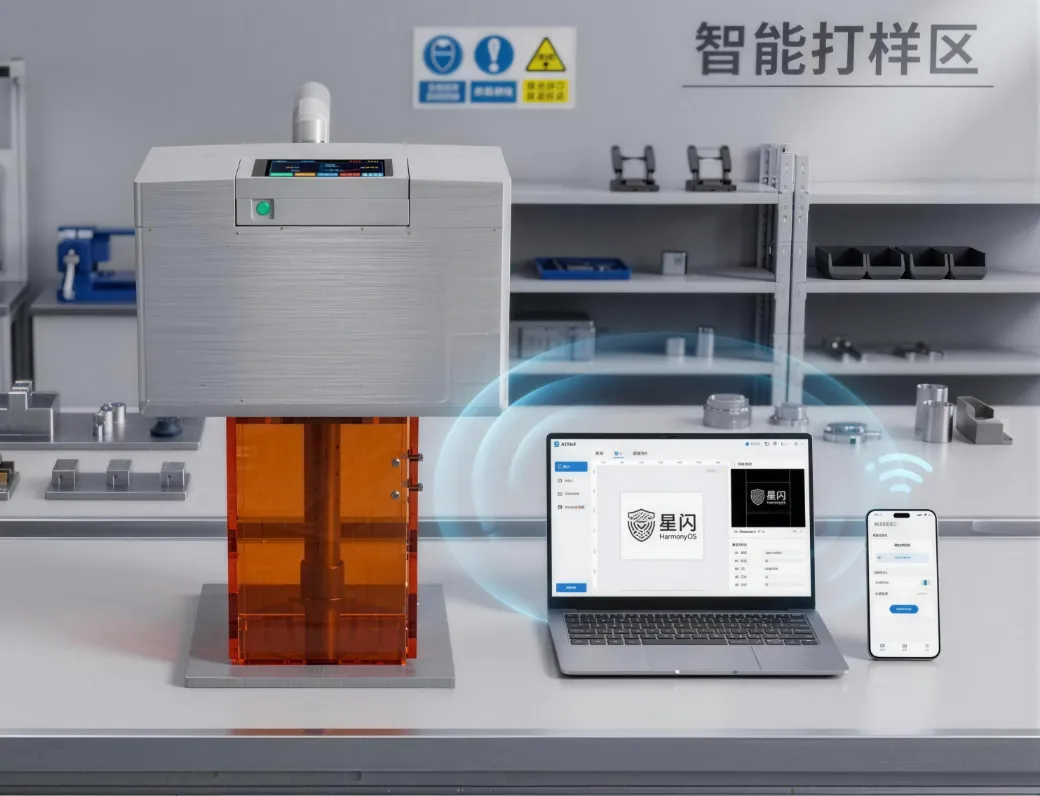

工程实训教学

工程实训教学

学生可观察图像处理、G-code生成、星闪传输、RX解析和振镜执行的完整链路，并通过暂停、恢复和状态回传理解嵌入式任务控制。

学生可观察图像处理、G-code生成、星闪传输、RX解析和振镜执行的完整链路，并通过暂停、恢复和状态回传理解嵌入式任务控制。

方案场景

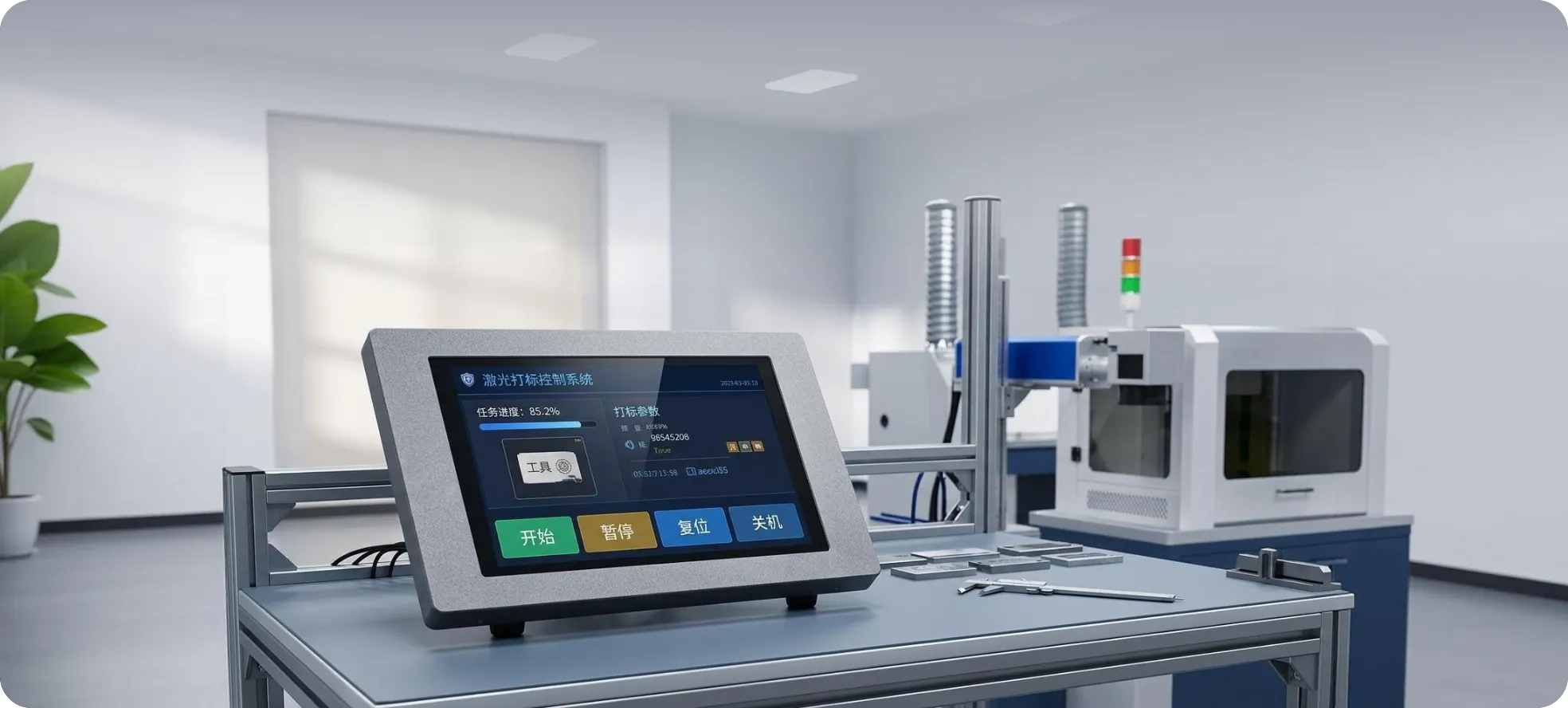

现场离线打标

现场离线打标

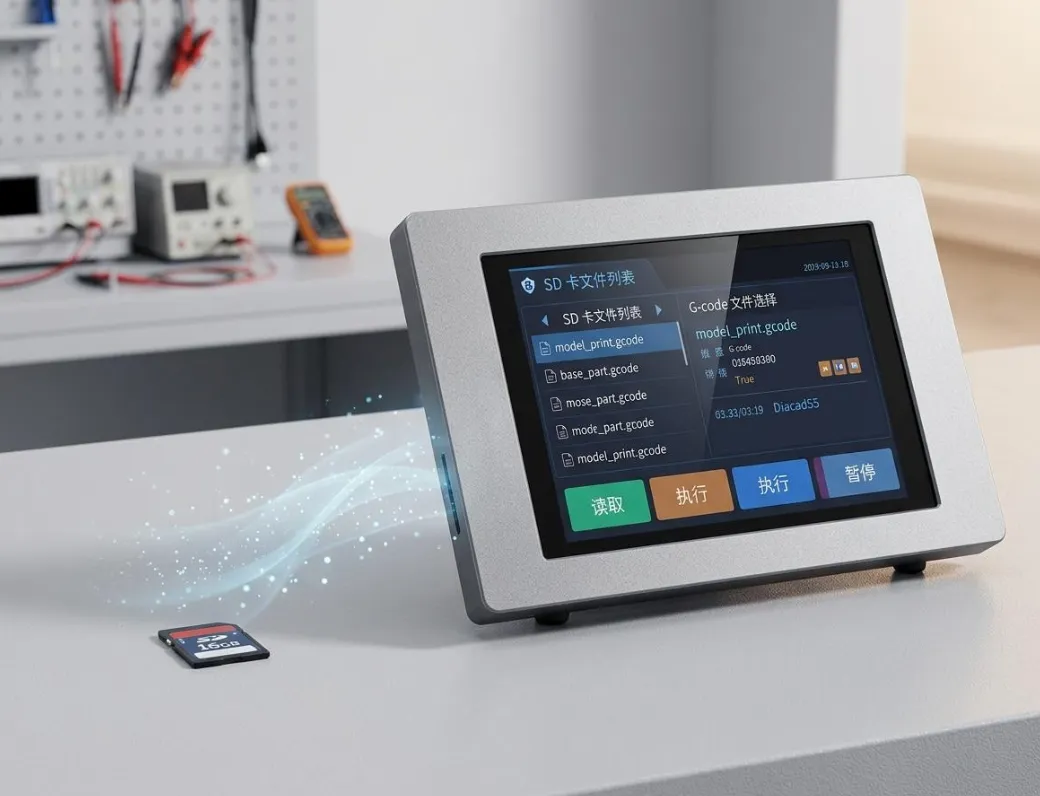

展览或工位无需持续连接电脑，本地触控屏可从SD卡选择任务并通过星闪发送至RX，手机也可用于调焦、外框扫描和执行状态查看。

展览或工位无需持续连接电脑，本地触控屏可从SD卡选择任务并通过星闪发送至RX，手机也可用于调焦、外框扫描和执行状态查看。

方案功能方案功能集创作、预览、传输与执行控制于一体集创作、预览、传输与执行控制于一体

AI生图输入提示词生成图案并进入加工流程

本地图像导入图片并完成黑白、灰度或轮廓处理

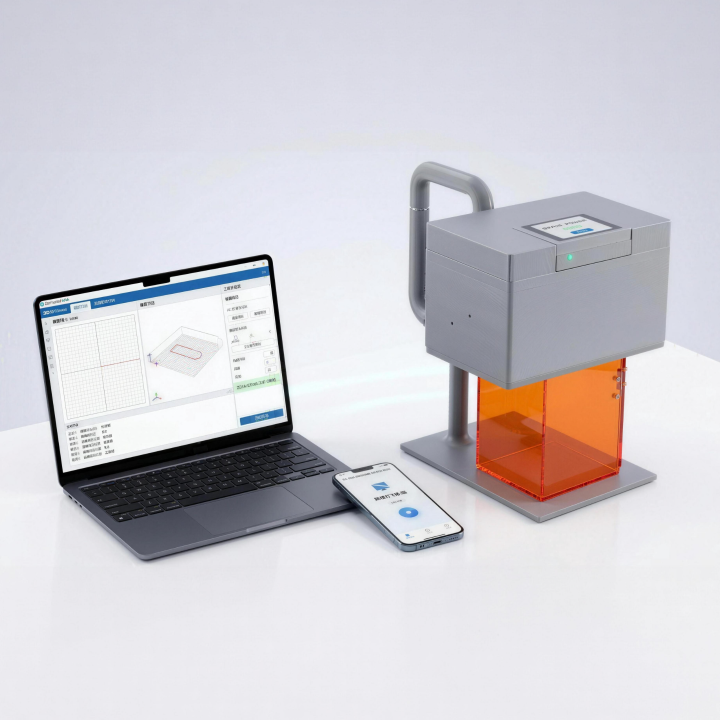

轨迹预览显示开光、空移与工作区边界

星闪下发通过SLE向RX发送任务与控制命令

任务控制支持上传、执行、暂停、恢复和取消

离线屏幕从SD卡选取G-code并本地操作

调焦外框低功率调焦并扫描加工边界

状态同步回传上传进度、执行进度与设备状态

安全关断异常、取消和任务完成后执行关光策略

评估资源评估资源全流程助力开发者构建稳定、高效的应用。

硬件资料硬件原理图

软件包方案可定制开发的软件包

开发工具配套开发工具（界面定制等）

开发文档量产工具
