【嵌赛2026】星羽汇聚智能羽毛球训练系统
准商用案例 伙伴案例
多模态挥拍识别 | 星闪多拍柄接入 | 端侧AI训练反馈
开放度：
2级
硬件平台：
Hi3403V100 WS73 BS20
软件平台：
Linux | Litos
合作咨询
人赞过
更新日志
合作咨询
更新日志
案例简介
方案功能
解决方案
评估资源
论坛交流
更多推荐
image image
星羽汇聚智能羽毛球训练系统
星羽汇聚智能羽毛球训练系统
星羽汇聚智能羽毛球训练系统由BS20九轴IMU拍柄、WS73星闪接收模组和Hi3403V100端侧AI主控组成。拍柄通过星闪非连接广播上报动作数据，主控融合1D CNN与视觉识别完成挥拍检测、五类动作分类、训练计分和回放，支持单人练习、班级同训及对打场景。
星羽汇聚智能羽毛球训练系统由BS20九轴IMU拍柄、WS73星闪接收模组和Hi3403V100端侧AI主控组成。拍柄通过星闪非连接广播上报动作数据，主控融合1D CNN与视觉识别完成挥拍检测、五类动作分类、训练计分和回放，支持单人练习、班级同训及对打场景。
产品参数
主控平台： Hi3403V100（A55 + NPU）
拍柄控制器： BS20-N1200
星闪接收模组： WS73
惯性传感器： 0.MPU-9250九轴IMU
摄像头： OS08A20等MIPI摄像头（可选）
通信模式： SLE星闪非连接广播；BLE调试链路
广播载荷： 22字节二进制帧,ADV与ScanResponse
有效采样率： 约10Hz
动作识别： 规则FSM + 1D CNN六类动作识别
视觉能力： 动作分类\人体检测\姿态与击球回放
业务模式： 单人练习、班级同训、多人对打
对打接入： 最多4把拍柄
界面框架： Qt5 + linuxfb + GFBG
主控平台： Hi3403V100（A55 + NPU）
拍柄控制器： BS20-N1200
星闪接收模组： WS73
惯性传感器： 0.MPU-9250九轴IMU
摄像头： OS08A20等MIPI摄像头（可选）
通信模式： SLE星闪非连接广播；BLE调试链路
广播载荷： 22字节二进制帧,ADV与ScanResponse
有效采样率： 约10Hz
动作识别： 规则FSM + 1D CNN六类动作识别
视觉能力： 动作分类\人体检测\姿态与击球回放
业务模式： 单人练习、班级同训、多人对打
对打接入： 最多4把拍柄
界面框架： Qt5 + linuxfb + GFBG
展开全部
展开全部
星羽汇聚智能羽毛球训练系统方案亮点 星羽汇聚智能羽毛球训练系统方案亮点
文案缺失
星闪多设备扫播 拍柄免配对广播，按MAC区分设备，适配多人同训
端侧多模态识别 融合九轴IMU、1D CNN与视觉模型识别挥拍
训练流程一体化 覆盖教学、计数、分类、评分、回放与报告
轻量拍柄与触控训练终端 轻量拍柄与触控训练终端
拍柄传感节点
拍柄传感节点
BS20与九轴IMU集成在自制PCB上
BS20与九轴IMU集成在自制PCB上

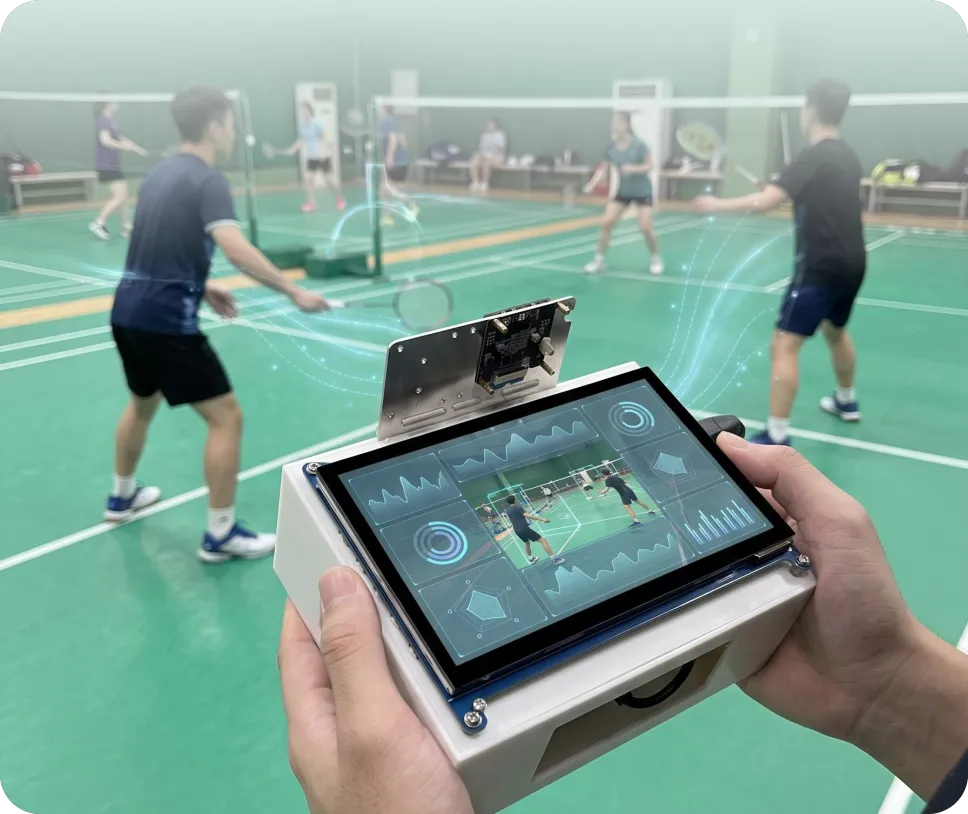

触控训练界面
触控训练界面
约10.1英寸触摸屏呈现训练数据
约10.1英寸触摸屏呈现训练数据
分层显示架构
分层显示架构
摄像头画面与Qt界面分层显示
摄像头画面与Qt界面分层显示

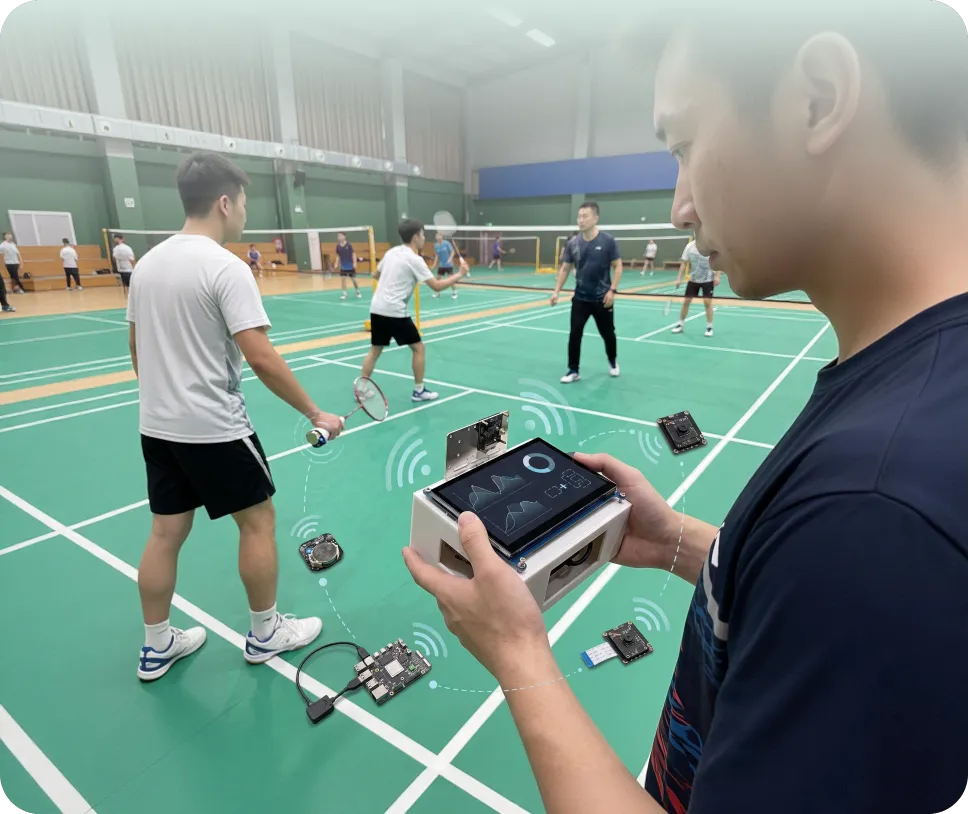

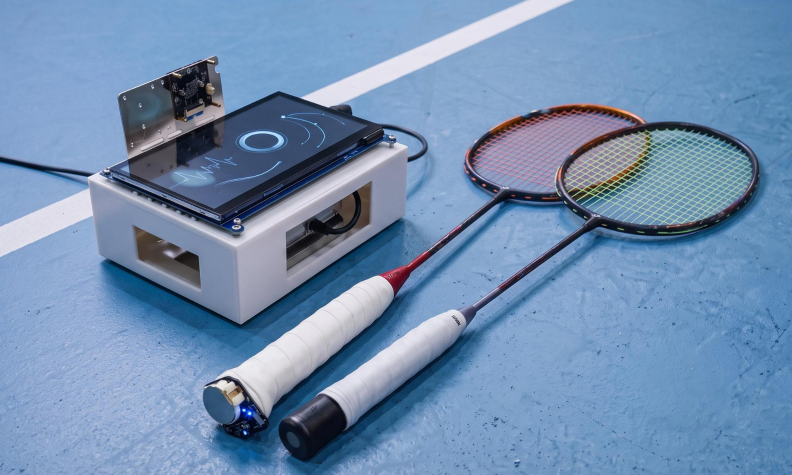

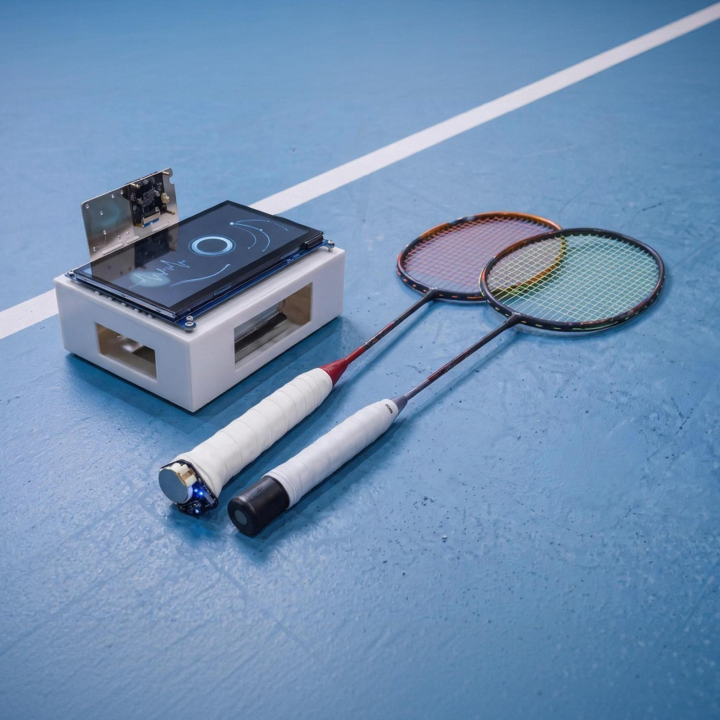

模块化硬件
模块化硬件
拍柄、星闪接收、主控与摄像头独立组合
拍柄、星闪接收、主控与摄像头独立组合
方案功能 方案功能 融合星闪感知与端侧AI的羽毛球训练系统 融合星闪感知与端侧AI的羽毛球训练系统
九轴动作采集 持续采集加速度、角速度与姿态
星闪数据上报 无需配对即可广播多拍柄IMU数据
六类动作识别 端侧识别六类常见羽毛球动作
视觉辅助分析 辅助动作分类、人体检测与击球回放
触控训练交互 提供教学、训练、计分与总结页面
多人训练管理 按拍柄独立统计训练与对打数据
评估资源 评估资源 全流程助力开发者构建稳定、高效的应用。
硬件资料 含PCB、Gerber、BOM及3D图
软件资料 含BS20、SS928及配套应用源码
工具包 含编译、部署及板端测评脚本
文档包 含环境、硬件及快速上手文档
